實踐驅動電路中通常要用硬件電路便當地控制開關，電機驅動板主要采用兩種驅動芯片，一種是全橋驅動HIP4082，一種是半橋驅動IR2104，半橋電路是兩個mos管組成的振蕩，全橋電路是四個mos管組成的振蕩。其中，IR2104型半橋驅動芯片能夠驅動高端和低端兩個N溝道MOSFET，能提供較大的柵極驅動電流，并具有硬件死區、硬件防同臂導通等功用。運用兩片IR2104型半橋驅動芯片能夠組成完好的直流電機H橋式驅動電路，而且IR2104價錢低廉，功用完善，輸出功率相對HIP4082較低，此計劃采用較多。

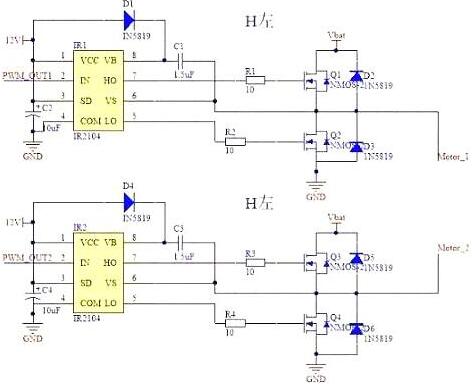

H橋驅動原理圖
另外，由于驅動電路可能會產生較大的回灌電流，為避免對單片機產生影響，最好用隔離芯片隔離，隔離芯片選取有很多方式，如2801等，這些芯片常做控制總線驅動器，作用是進步驅動才能，滿足一定條件后，輸出與輸入相同，可停止數據單向傳輸，即單片機信號能夠到驅動芯片，反過來不行。
h橋mos管驅動電路圖
mos管h橋電機驅動電路
如下圖中所示為一個典型的直流電機控制電路。電路得名于“H橋驅動電路”是因為它的形狀酷似字母H。4個三極管組成H的4條垂直腿，而電機就是H中的橫杠（注意：下圖及隨后的兩個圖都只是示意圖，而不是完整的電路圖，其中三極管的驅動電路沒有畫出來）。
如圖所示，H橋式電機驅動電路包括4個三極管和一個電機。要使電機運轉，必須導通對角線上的一對三極管。根據不同三極管對的導通情況，電流可能會從左至右或從右至左流過電機，從而控制電機的轉向。
H橋驅動電路

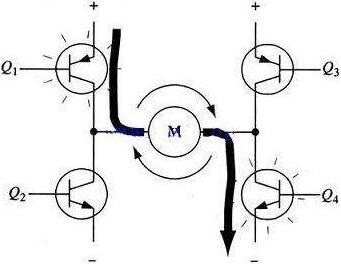

要使電機運轉，必須使對角線上的一對三極管導通。例如，如圖2所示，當Q1管和Q4管導通時，電流就從電源正極經Q1從左至右穿過電機，然后再經Q4回到電源負極。按圖中電流箭頭所示，該流向的電流將驅動電機順時針轉動。當三極管Q1和Q4導通時，電流將從左至右流過電機，從而驅動電機按特定方向轉動（電機周圍的箭頭指示為順時針方向）。
H橋電路驅動電機順時針轉動
下圖所示為另一對三極管Q2和Q3導通的情況，電流將從右至左流過電機。當三極管Q2和Q3導通時，電流將從右至左流過電機，從而驅動電機沿另一方向轉動（電機周圍的箭頭表示為逆時針方向）。
H橋驅動電機逆時針轉動
使能控制和方向邏輯
驅動電機時，保證H橋上兩個同側的三極管不會同時導通非常重要。如果三極管Q1和Q2同時導通，那么電流就會從正極穿過兩個三極管直接回到負極。此時，電路中除了三極管外沒有其他任何負載，因此電路上的電流就可能達到最大值（該電流僅受電源性能限制），甚至燒壞三極管。基于上述原因，在實際驅動電路中通常要用硬件電路方便地控制三極管的開關。

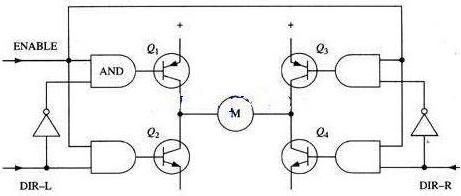

改進電路在基本H橋電路的基礎上增加了4個與門和2個非門。4個與門同一個“使能”導通信號相接，這樣，用這一個信號就能控制整個電路的開關。而2個非門通過提供一種方向輸人，可以保證任何時候在H橋的同側腿上都只有一個三極管能導通。（與本節前面的示意圖一樣，圖4所示也不是一個完整的電路圖，特別是圖中與門和三極管直接連接是不能正常工作的。）
具有使能控制和方向邏輯的H橋電路

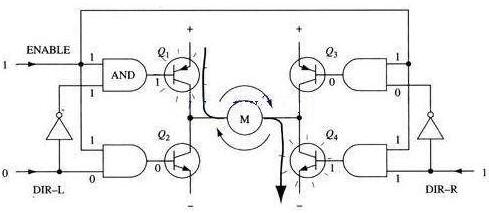

采用以上方法，電機的運轉就只需要用三個信號控制：兩個方向信號和一個使能信號。如果DIR-L信號為0，DIR-R信號為1，并且使能信號是1，那么三極管Q1和Q4導通，電流從左至右流經電機（如圖5所示）;如果DIR-L信號變為1，而DIR-R信號變為0，那么Q2和Q3將導通，電流則反向流過電機。
使能信號與方向信號的使用

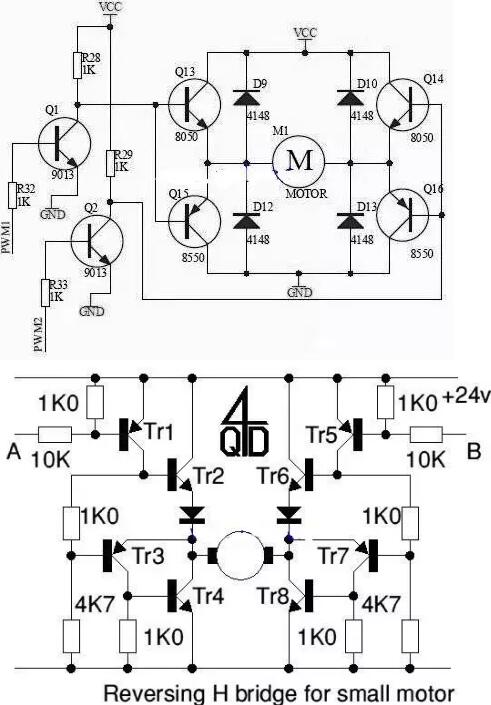

實際使用的時候，用分立元件制作H橋是很麻煩的，好在現在市面上有很多封裝好的H橋集成電路，接上電源、電機和控制信號就可以使用了，在額定的電壓和電流內使用非常方便可靠。下圖是兩張分立元件的H橋驅動電路：
MOS管驅動
跟雙極性晶體管相比，一般認為使MOS管導通不需要電流，只要GS電壓高于一定的值，就可以了。這個很容易做到，但是，我們還需要速度。
在MOS管的結構中可以看到，在GS，GD之間存在寄生電容，而MOS管的驅動，實際上就是對電容的充放電。對電容的充電需要一個電流，因為對電容充電瞬間可以把電容看成短路，所以瞬間電流會比較大。選擇/設計MOS管驅動時第一要注意的是可提供瞬間短路電流的大小。
MOS管驅動電路第二注意的是，普遍用于高端驅動的NMOS，導通時需要是柵極電壓大于源極電壓。而高端驅動的MOS管導通時源極電壓與漏極電壓（VCC）相同，所以這時 柵極電壓要比VCC大4V或10V。如果在同一個系統里，要得到比VCC大的電壓，就要專門的升壓電路了。很多馬達驅動器都集成了電荷泵，要注意的是應該 選擇合適的外接電容，以得到足夠的短路電流去驅動MOS管。
