電子元件識別大全圖，電子元器件基礎知識，作為一位電子元器件的采購，不單單是需要靈活的業務能力，還更需要掌握電子元器件的一些硬件的東西。如電子元器件的分類、型號識別、用途等專業基礎知識，才能為企業提供更好、更專業的采購建議。那接下來就給大家盤點一些關于電子元器件基礎知識。
電子元件識別大全圖-分立元器件與集成電路
從物理結構、電路功能和工程參數上，有源器件可以分為分立器件和集成電路兩大類。分立元器件是與集成電路相對而言的。
集成電路(ic integrated circuit)是一種把一類電路中所需的晶體管、阻容感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，封裝為一整體，具有電路功能的電子元器件。
分立元器件就是指普通的電阻、電容、晶體管等單個電子元件，統稱分立元件。分立元件就是功能單一、“最小”的元件，內部不再有其它元件功能單元。

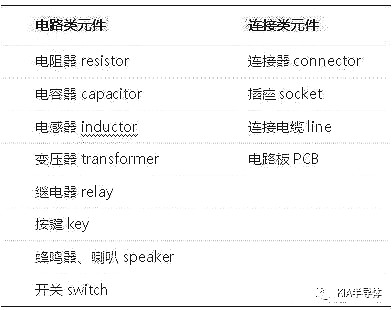

電路類元件與連接類元件區分圖
電子系統中的無源器件可以按照所擔當?shù)碾娐饭δ艹７譃殡娐奉惼骷⑦B接類器件。
電子元件識別大全圖詳解
（一）電子元件識別大全圖-電阻
電子元器件基礎知識之電阻。電阻器我們習慣稱之為電阻，是電子設備中最常應用的電子元件， 電阻在電路中用“r”加數字表示，如：r13表示編號為13的電阻。電阻在電路中的主要作用為分流、限流、分壓偏置、濾波(與電容器組合使用)和阻抗匹配等。
參數識別：電阻的單位為歐姆(ω)，倍率單位有：千歐(kω)，兆歐(mω)等。換算方法是：1兆歐(mω)=1000千歐(kω)=1000000歐。電阻的參數標注方法有3種，即直標法、色標法和數標法。
1、數標法主要用于貼片等小體積的電路，如：472 表示 47×100ω=即4.7k;103 表示10000ω(10后面加三個0)也就是10kω

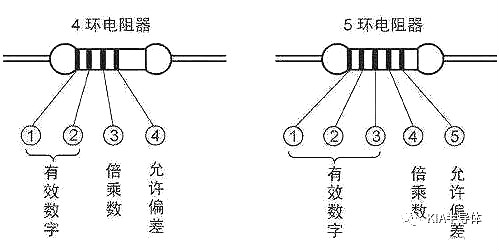

2、色環標注法使用最多，第一道色環表示阻值的最大一位數字，第二道色環表示第二位數字，第三道色環表示阻值未應該有幾個零，第四道色環表示阻值的誤差。
色環標注法圖
（二）電子元件識別大全圖-電容

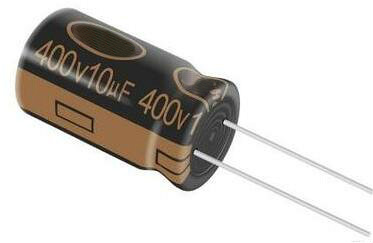

電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的電子元件。電容在電路中一般用“c”加數字表示，如c223表示編號為223的電容電容的特性主要是隔直流通交流。
（三）電子元件識別大全圖-電感

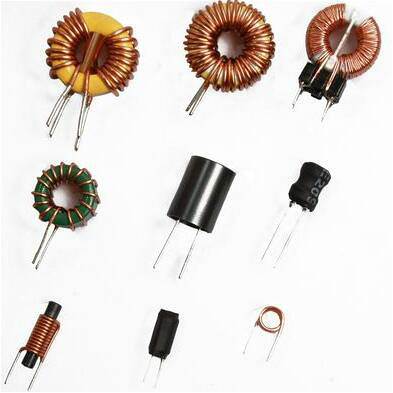

電感線圈是將絕緣的導線在絕緣的骨架上繞一定的圈數制成的電子元件。直流可通過線圈，直流電阻就是導線本身的電阻，壓降很小；當交流信號通過線圈時，線圈兩端將會產生自感電動勢，自感電動勢的方向與外加電壓的方向相反，阻礙交流的通過，所以電感的特性是通直流阻交流，頻率越高，線圈阻抗越大。電感在電路中可與電容組成振蕩電路。
（四）電子元件識別大全圖-晶體二極管
二極管的主要特性是單向?qū)щ娦裕簿褪窃谡螂妷旱淖饔孟拢瑢娮韬苄。欢诜聪螂妷鹤饔孟聦娮铇O大或無窮大。晶體二極管在收音機中對無線電波進行檢波，在電源變換電路中把交流電變換成為脈動直流電，在數字電路中充當無觸點開關等，都是利用了它的單向?qū)щ娞匦浴?/div>
烜芯微專業制造二極管，三極管,MOS管，橋堆20年，工廠直銷省20%，1500家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹

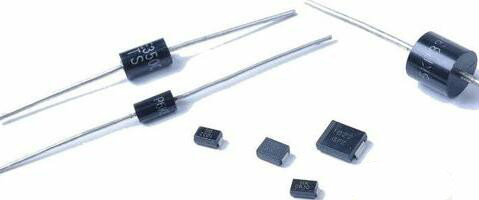

晶體二極管按作用可分為：整流二極管（如1n4004）、隔離二極管（如1n4148）、肖特基二極管（如bat85）、發光二極管、穩壓二極管等。
（五）電子元件識別大全圖-晶體三極管

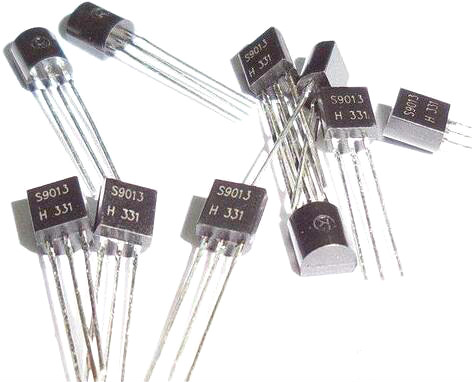

晶體三極管在電路中具有放大作用和開關作用。我們使用晶體三極管在電路中放大微弱的信號電流或制成自動開關，控制用電器的通斷。晶體三極管在電路中常用“q”加數字表示，如：q1表示編號為1的三極管。
常用晶體三極管的封裝形式有金屬封裝和塑料封裝2大類，引腳的排列方式具有一定的規律。晶體三極管的三個極，分別稱為基極、集電極和發射極，發射極上的箭頭表示流過三極管的電流方向。
（六）電子元件識別大全圖-集成電路

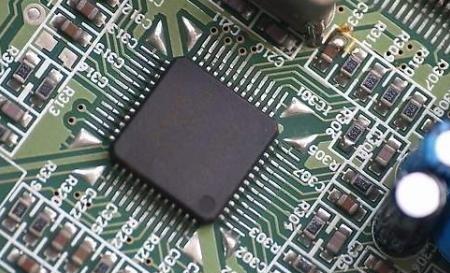

集成電路是將二極管、三極管和電阻電容等電子元件按照電路結構的要求，制作在一小塊半導體材料上，形成一個完整的具有一定功能的電路，然后封裝而成，它的文字符號是ic。
集成電路是60年代后期，隨著電子技術的發展而迅速發展起來的。使用集成電路和使用分立元件組裝的電路相比，具有元件少、重量輕、體積小、性能好和省電等多項優點，所以電子產品的集成化已成為電子技術發展的必然趨向。
