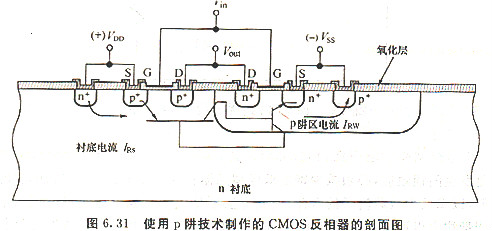

在CMOS應用中能同時將p溝道m(xù)os管與n溝道MOSFET制作在同一片芯片上．需要額外的摻雜及擴散步驟，以便在襯底中成“阱”或“盆”．阱中的摻雜種類與周圍襯底不同．阱的典型種類有p阱、n阱以及雙阱．阱技術的詳細內容將于第14章中討論．圖6. 31為使用p阱技術制作的CMOS反相器的剖面圖．在此圖中，p溝道與n溝道MoSFET分別制作于n型硅襯底以及p阱之中．

cmos電路

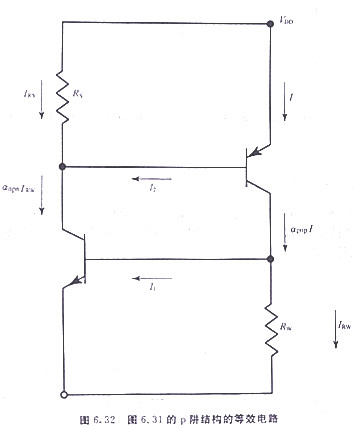

CMOS電路的阱結構最主要的問題在于閂鎖現象，閂鎖是由阱結構中寄生的pn—p-n二極管作用所造成的，如圖6.3】所示，寄生的p—n-I，一n二極管是由一橫向的p-n-p及一縱向的n-p-n雙極型晶體管所組成的．p溝道MOSFFT的源極、n襯底及p阱分別為橫向p-n-p雙極型晶體管的發射極、基極及集電極；n溝道MOSFET的源極、p阱及n襯底分別為縱向n-p-n雙極型晶體管的發射極、基極及集極其寄生部分的等效電路如圖6.32所示．凡及Rw分別為襯底及阱中的串聯電阻．每一晶體管的基極是由另一晶體管的集電極所MOS管驅動，并形成一正反饋回路，其架構就如第5章中所討論的可控硅器件( thyristor)．閂鎖發生于兩個雙極型晶體管的共射電流增益乘積大于l時．當發生閂鎖時'一大電流將由電源供應處(Vpo)流向接地端，導致一般正常電路工作中斷，甚至會由于高電流散熱的問題．而損壞芯片本身．

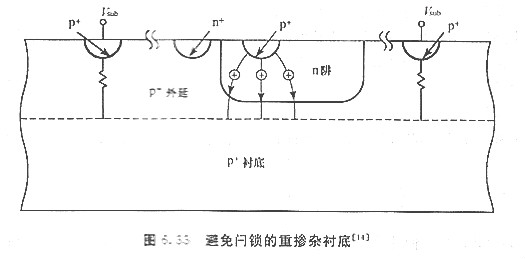

為避免發生閂鎖效應，必須減少寄生雙極型晶體管的電流增益，一種方法是使用金摻雜或中子輻射，以降低少數載流子的壽命，但此方法不易控制且也會導致漏電流的增加．深阱結構或高能量注入以形成倒退阱( retrograde well)，可以提升基極雜質濃度，因而降低縱向雙極型晶體管的電流增益．在倒退阱結構中，阱摻雜濃度的峰值位于遠離表面的襯底中．另一種減少閂鎖效應的方法，是將器件制作于高摻雜襯底上的低摻雜外延層中，如圖6. 33所示．高摻雜襯底提供一個收集電流的高傳導路徑，這些電流隨后會由表面接點流出．

閂鎖亦可通過溝槽隔離（trench isolation．或譯溝渠絕緣）結構來加以避開，制作溝槽隔離的工藝將于第14章中討論．因為n溝道與p溝道MOSFET被溝槽所隔開，所以此種方法可以消除閂鎖．
