貼片三極管和MOS管一般都為三只引腳的黑色電子產品，極少數為四只引腳（貼片三極管中有兩個相通的引腳，發射極E或源極S），當然也要部分雙三極管封裝和雙MOS管封裝。

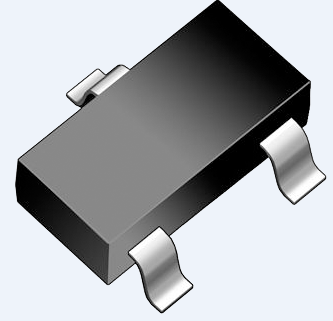

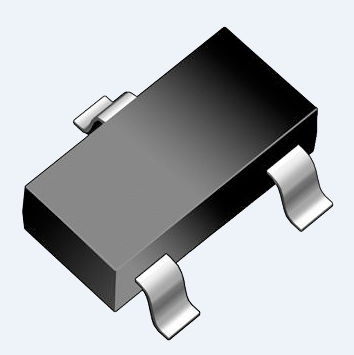

上面左圖貼片三極管SOT23，右圖MOS管SOT23；
正因?yàn)槿绱耍N片三極管（晶體三極管）的外形和作用也極其相似，在外觀上基本上難以區分別，只能借助于原理圖和印刷制版圖判斷區分，那么如何區分貼片三極管和MOS管呢？
從《貼片三極管產品介紹》中，我們可以了解到，貼片三極管有NPN、PNP兩種類型，從《細說MOS管》中，我們知道MOS管（場效應管）有NMOS管、PMOS管兩種類型，其柵極G、源極S、漏極D分別對應于三極管的基極B、發射極E、集電極C。
貼片三極管和MOS管相比，MOS管（場效應管）具有很高的輸入電阻，工作時柵極幾乎不取信號電流，因此使用MOS管時需要注意MOS管的輸入阻抗高，這樣很小的輸入電流都會產生很高的電壓，使管子擊穿。因此拆卸場效應管時需使用防靜電的電烙鐵，最好使用熱風槍。另外柵極不可懸浮，以免柵極電荷無處釋放而擊穿場效應管。
