什么是雙柵場效應管
雙柵場效應管有一個源極、一個漏極和兩個柵極，在金屬柵極與溝道之間有一層二氧化硅絕緣層，因此具有很高的輸入電阻，其中兩個柵極是互相獨立的，使得它可以用來作高頻放大器、混頻器、解調器及增益控制放大器等。
雙柵場效應管的原理解析
雙柵場效應管也稱為雙柵mos管。它是一個管子中有兩個控制極。從結構上來看可以認為是兩個單柵場效應管的串聯，增加了第二柵極g2，它具有一定的屏蔽作用，使得漏極與第一柵極之間的反饋電容變得很小，如彩色電視機高頻調作用的雙柵場效應管高頻放大器。雙柵場效應管高頻放大器從結構上來說可以認為是共源-共柵放大器的形式。值得注意的是柵g2的電壓時可以改變場效應管正向傳輸特性曲線的斜率，從而改變高頻放大器的增益。
雙柵場效應管的檢測方法
1．判定柵極g
將萬用表?yè)苤羠×1k檔分別測量三個管腳之間的電阻。若發現某腳與其字兩腳的電阻均呈無窮大，并且交換表筆后仍為無窮大，則證明此腳為g極，因?yàn)樗土硗鈨蓚€(gè)管腳是絕緣的。
2．判定源極s、漏極d
由圖1可見，在源-漏之間有一個pn結，因此根據pn結正、反向電阻存在差異，可識別s極與d極。用交換表筆法測兩次電阻，其中電阻值較低（一般為幾千歐至十幾千歐）的一次為正向電阻，此時黑表筆的是s極，紅表筆接d極。
3．測量漏-源通態電阻rds（on）
將g-s極短路，選擇萬用表的r×1檔，黑表筆接s極，紅表筆接d極，阻值應為幾歐至十幾歐。 由于測試條件不同，測出的rds（on）值比手冊中給出的典型值要高一些。例如用500型萬用表r×1檔實測一只irfpc50型vmos管，rds（on）=3.2w，大于0.58w（典型值）。
4．檢查跨導
將萬用表置于r×1k（或r×100）檔，紅表筆接s極，黑表筆接d極，手持螺絲刀去碰觸柵極，表針應有明顯偏轉，偏轉愈大，管子的跨導愈高。
雙柵場效應管作用

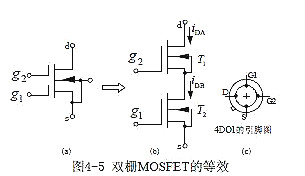

雙柵場效應管T可用來構成可控增益放大器，輸入信號加在G1 上， G2交流接地，改變加在G2上的偏壓，就可控制放大器的增益。圖4-5 所示是雙柵場效應管4DO1的引腳分布圖。雙柵場效應管多用于可控增益放大器和高頻電子線路中。
