三極管作為開關管使用的方法。我們常用的三極管作為開關管時是讓三極管工作在飽和態。在這里我們使用常用的Npn型三極管進行講解。
三極管開關管使用方法詳解

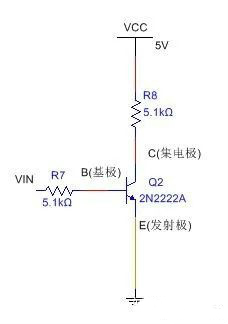

當開關管關閉時，即三極管不導通。因為三極管基極正向偏置電壓為0.6v，因此只要VIN輸入電壓低于0.6V，三極管便會截止。通常實際使用中VIN最好低于0.3V。
當三極管打開時，我們要讓三極管飽和導通。當三極管飽和導通時，VCC電壓幾乎都用在負載上，因此三極管Vce接近于0。
集電極電流 Ic = VCC / R8
基極電流 Ib = Ic /β = VCC /(β *R8)
(β為三極管放大系數,一般為幾十到幾百,根據不同三極管具體才能確定)
當三極管基極電流大于上面求的值時，三極管便會飽和導通。
基極電壓 VIN = Ib*R7 +0.6V = (VCC *R7)/((β *R8) +0.6V
因此當輸入電壓大于上面VIN求的值時，三極管便會飽和導通 。正常情況下簡單使用時，只要給VIN輸入高電平，三極管便會導通，只不過想要確定是哪種導通狀態時，需要根據以上公式推算。簡單點的使用方法是：三極管在連接正確的情況下，基極輸入低電平，三極管關閉，基極輸入高電平，三極管打開。
