三相整流橋的作用
將電源輸入交流轉換直流的環節，是任何用電器正常工作都必不可少的一環，這個過程就叫作--整流。那么整流的方式有很多，例如半波整流、全波整流與橋式整流等等，其中以橋式整流電路作為最典型與常用的代表。橋式整流電路就是:將分立整流二極管芯片采用橋式結構連接起來，組合成一個集成電路來使用。它的作用是:將極**變的交流
電轉換成極性不變的直流電。接下來就為大家介紹下橋式整流電路的作用與工作原理，優勢與特點。
三相整流橋電路圖的工作原理及電路圖
三相整流橋是將連接好的橋式整流電路的6個整流二極管（和一個電容器）封裝在一起，組成一個三相橋式全波整流。
三相全波整流不需要輸入電源的零線（中性線）。橋堆一般用在全波整流電路中。全橋是由6只整流二極管按橋式全波整流電路的形式連接并封裝為一體構成的，右圖為其外形。
全橋的正向電流有5A、10A、20A、35A、50A等多種規格，耐壓值（最高反向電壓）有50V、100V、200V、300V、400V、500V、600V、700V、800V900V、1000V、1100V、1200V、1300V、1400V、1500V、1600V、等多種規格。

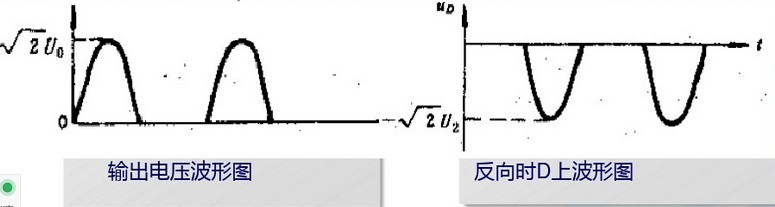

在輸出波形圖中，N相平直虛線是整流濾波后的平均輸出電壓值。虛線以下和各正弦波的交點以上（細虛線以上）的小脈動波是整流后未經濾波的輸出電壓波形。
三相整流橋一共有5個接線端，輸入端有3個，輸出端有2個，3個輸入端要分別接三相火線，沒有順勛。2個輸出端要分正負。無電容的輸出電壓=輸入線電壓的1.35倍，有電容的輸出電壓=輸入線電壓的1.414倍。
