場效應管的識別方法
一、符號“Q、VI”，場效應管簡稱FET,是一種半導體器件，是通過電壓來控制輸出電流的，是電壓控制器件。
場效應管分三個極:
D極為漏極(供電極)
S極為源極(輸出極)
G極為柵極(控制極)
D極和S極可互換使用

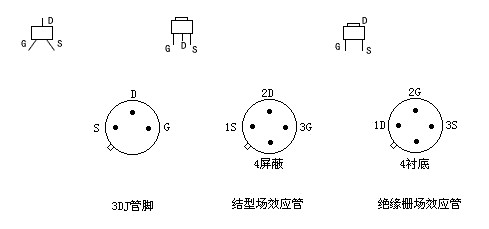

場效應管圖例:
場效應管識別圖解
1.場效應晶體管電路標識的識別
場效應晶體管在電路中的標識通常分為兩部分:一部分是電路圖形符號，表示場效應晶體管的類型;一部分是字母 +數字，表示該場效應晶體管在電路中的序號及型號。

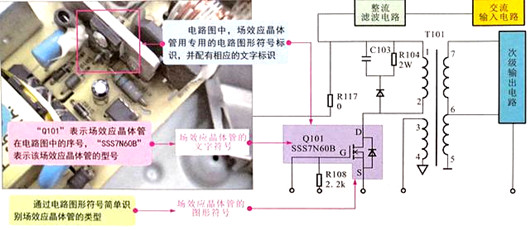

如下圖所示，電路圖形符號可以體現出場效應晶體管的類型，三根引線分別代表柵極(G)、漏極(D)和源極(S)，文字標識通常提供場效應晶體管的名稱、序號及型號等信息。
2.場效應晶體管型號標識的識別
場效應晶體管的類型、參數等是通過直標法標注在外殼上的，識讀場效應晶體管型號標識信息需要了解不同國家、地區及生產廠商的命名規則。
國產場效應晶體管的命名方式主要有兩種，包含的信息不同。國產場效應晶體管的命名方式如下圖所示。
3.場效應晶體管引腳極性的識別
與三極管一樣，場效應晶體管也有三個電極，分別是柵極G、源極S和漏極D。場效應晶體管的引腳排列位置根據品種、型號及功能的不同而不同，識別場效應晶體管的引腳極性在測試、安裝、調試等各個應用場合都十分重要。
（一）根據型號標識查閱引腳功能

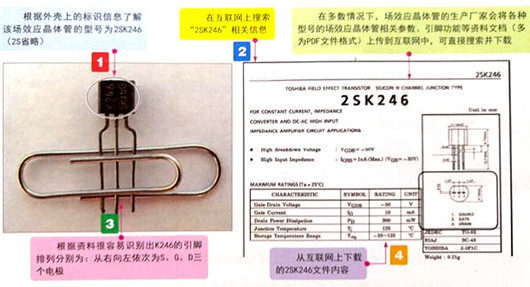

一般場效應晶體管的引腳識別主要是根據型號信息查閱相關資料。首先識別出場效應晶體管的型號，然后查閱半導體手冊或在互聯網上搜索該型號場效應晶體管的引腳排列，如下圖所示。
（二）根據一般排列規律識別
對于大功率場效應晶體管，一般情況下，將印有型號標識的一面朝上放置，從左至右，引腳排列基本為G、D、S極(散熱片接D極) ;采用貼片封裝的場效應晶體管，將印有型號標識的一面朝上放置，散熱片(上面的寬引腳)是D極，下面的三個引腳從左到右依次是G、D、S極。

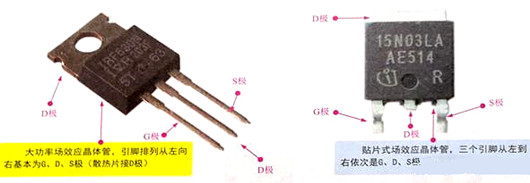

如下圖所示為根據一般規律識別場效應晶體管引腳極性。
4.根據電路板上的標識信息或電路符號識別識別
安裝在電路板上場效應晶體管的引腳時，可觀察電路板上場效應晶體管的周?chē)虮趁婧附用嫔嫌袩o(wú)標識信息，根據標識信息可以很容易識別引腳極性。

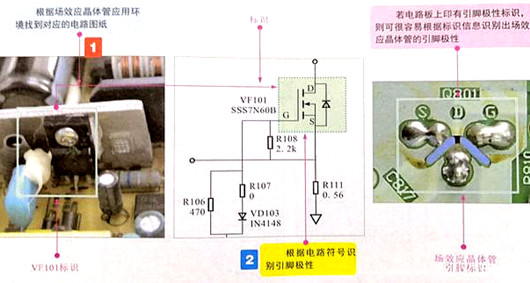

也可以根據場效應晶體管所在電路，找到對應的電路圖紙，根據圖紙中的電路符號識別引腳極性，如下圖所示。
