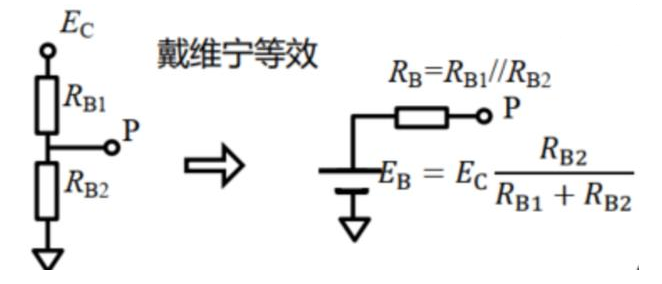

一.戴維寧等效電路
各種等效電路暫不贅述，舉例筆者在工作中常用的
如上圖所示，此種在工作最為常見，當評審別人電路時候來算他們三極管導通狀態，熟悉經?？谒憔涂梢裕袛嗳龢O管何種狀態。

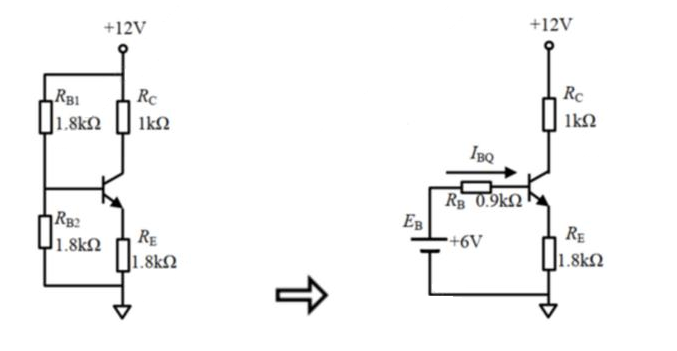

舉例：三極管基極獨立供電，利用三極管估算法算得
第一步，完成戴維寧等效果后，利用基爾霍夫電壓定律，列出方程：
EB=IBQRB+UBEQ+(1+β)IBQRE結得IBQ=(EB-UBEQ)/(RB+(1+β)RE)=29.01UA
第二步，根據放大狀態下，晶體管基本電流關系IEQ=(1+β)IBQ=101*29.01=2.901MA
第三步，據歐姆定律，有UEQ=IEQ*RE=2.930*1.8KR=5.274V UCQ=EC-ICO*RC=12-2.901MA*1KR=9.099V
第四步，UCEQ=UCQ-UEQ=9.099-5.274=3.825V,可判斷晶體管屬于放大狀態。
思路：計算三極管靜態其實就是通過基極電流，算出集電極和射極的電流，來算出電壓，集電極和射極的電勢差。
