二極管的通斷
1、二極管是非線性元件，分析他在電路中的作用時，最重要的是搞清楚二極管有沒有導通。
2、當陽極和陰極之間加上0.7V以上的電壓時，就會導通，否則就不會導通。（當然有些地方說0.6V）

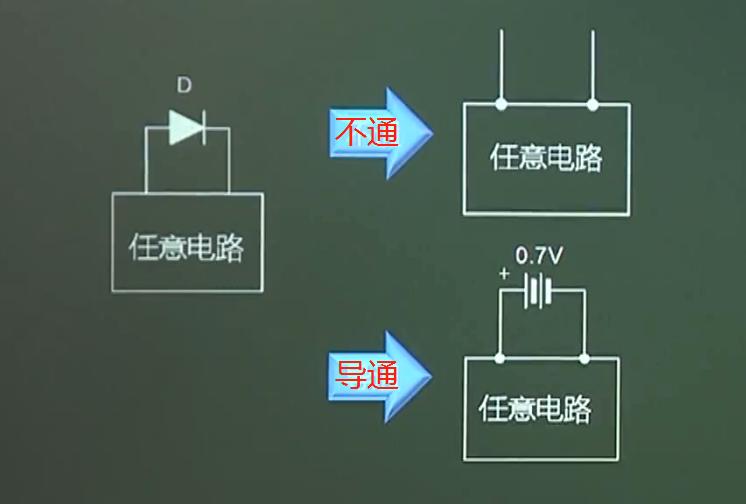

對于任意電路中的二極管：
a、二極管如果不到導通，那么就是開路，直接在電路中將其擦除即可。
b、如果二極管導通，那么他就相當于一個0.7V 的電池，僅此而已。如下圖所示：
二極管的伏安特性
知道而二級管的導通時等效為0.7V 的電池就可以解決大多數問題，但是知道二極管的實際伏安特性曲線是什么樣子的也是很有必要的。
圖 a 1、二極管的實際伏安特性曲線；
2、實際二極管在0.5V就開始導通，并且二級管的兩端電壓是會隨著電流的增大而增大，只不過變化的 緩慢。
圖b 1、多數時候我們近似看成b圖那樣就行。
2、認為0.7V以上二極管突然導電（也有書本上使用0.6V），無論電流多少，端電壓不在改變。
3、所以然二極管不產生能量，但是我們只看結果，不看過程，二極管這時就是一個0.7V的電池。
圖c1、個別時候我們可能把二極管看成C 圖，
2、由于電流增加電壓確實會增加，于是就引入二極管等效電阻r的概念。
3、這種近似我們后面在三極管放大電路中會用到。
