電源回溝現象
電源回溝是由于上電時序以及負載等導致的；但是信號線的回溝是信號完整性問題。
電源回溝

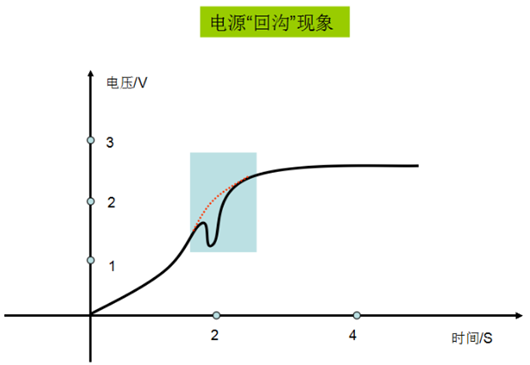

上圖所示，正常情況下或者說理想情況下，我們希望電源逐漸上升直到建立穩定的電源域；但是實際上在某些情況下出現灰色框圖中的問題，電源電壓突然下降然后再次上升直到穩定（紅色部分是理想曲線）。
電源拓?fù)?/div>
這種問題產生的原因是什么，首先我們需要清楚對應一個產品而言，其電源拓?fù)涫鞘裁矗?/div>

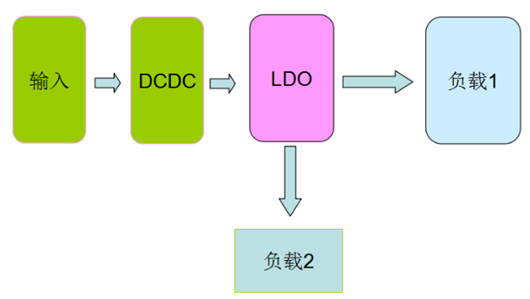

如上圖所示，為一個簡單的電源拓?fù)洌娫摧斎耄?jīng)過DCDC將高壓轉為低壓，再經過LDO穩壓給到負載，當然負載是多個，這個就是一個簡單的電源拓?fù)洹?/div>
電源回溝產生原因
電源器件的原因
電源芯片正常工作時，是有一個最小的輸入電壓范圍的。上電的時候，如果輸入電壓比較緩慢，就需要比較長的時間才能到達電源芯片正常工作的電壓閥值，在輸入電壓低于這個閥值之前，電源芯片是不能正常工作的（注意不是不能工作），也就無法實現對輸出的控制；
但是，在這段時間內，電源芯片內部的某些電路已經啟動了，造成了輸出端有電壓產生，當輸入電壓達到閥值電壓后，電源芯片開始正常工作，完成對輸出端的控制，使原來非正常情況下已經爬升到一定電平的輸出端電壓產生跌落，然后再在電源芯片的控制下完成上電的過程。
插入負載的原因
我們現在的產品使用到的即插即模塊很多，最常見的比如USB器件、SD卡、TF卡等；這些模塊在插入系統時，因?yàn)檫@些模組直接從電源吸取電流，這樣會導致系統相關的電源域出現瞬間電壓跌落的情況。
比如DCDC輸出端的電壓域連接有USB器件，此時USB插入導致DCDC電源域電壓跌落；而DCDC輸出同時給到LDO穩壓，再給到負載，所以電壓跌落造成LDO輸入電壓減小，LDO工作異常，所以出現回溝下降部分；但是DCDC電源域跌落消失，則此時LDO正常，電壓又上升。
負載導致
我們的負載可能是一個器件，所以本身而言因?yàn)槠骷赡艽嬖诙嗦冯娫吹那闆r，所以導致一路供電正常，但是另一路卻被反灌，導致出現這種問題。就是本來正常的電源還沒建立，但是因?yàn)榉垂嗫赡墚a(chǎn)生了電壓，這個電壓可能是因?yàn)槠骷娜缓蠼档停钱?dāng)電源建立時，又開始逐漸升高，所以出現這個問題。
以上原因綜合產生的
因?yàn)檎麄€(gè)系統的原因。導致上述的情況的任何一個或者任何幾個產生這個問題，此時需要解決的話就需要考慮很多點了，否則很難解決掉這個問題。
