電阻和電容作為兩個最基本的元器件，在電路設計中應用廣泛，可以實現濾波、移相、降壓等作用，這個要根據具體的情況分開來看。
作用之一：濾波

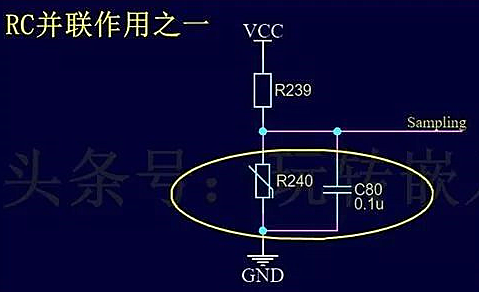

電容的特性是兩端的電壓不能發生突變，具有阻礙電壓變化率的特性，利用這一點可以實現濾波作用，起到輸出信號的平滑作用。以NTC測溫電路為例，實際電路如圖所示。
NTC隨著溫度的變化其電阻發生變化，單片機采集電阻兩端的電壓可以計算出當前的環境溫度，在電阻兩端并聯一個電容，可以起到濾波作用，使輸出較為平滑，不會出現太大的波動。
作用之二：移相、濾波器

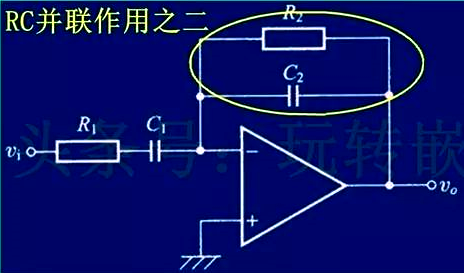

在設計運算放大電路時，我們會在其反饋端的反饋電阻上并聯一個電容。 電阻起到放大倍數的調節作用，并與電容并聯構成低通濾波器的作用和相位補償?shù)淖饔茫乐乖黾恿泓c(diǎn)出現自激。 電路如下圖所示。

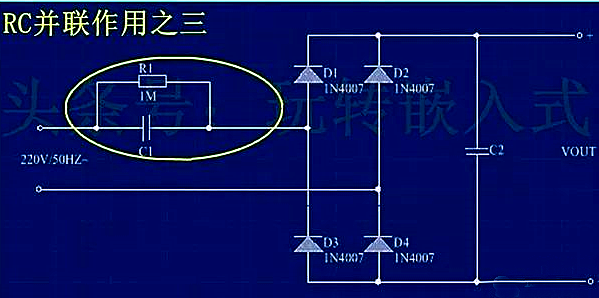

作用之三：構成RC降壓電路
RC阻容降壓是一種常用的低成本的降壓方式，電路簡單，多用在小功率的設備中。 該電路的關鍵元器件就是電阻和電容。 電路圖如下圖所示。
電容起到降壓作用，而電阻起到放電作用，給回路構成了一條泄放回路，斷電后防止對人體構成傷害。
對于電子電路： 電阻的兩端并聯一個電容,為了減小對高頻信號的阻抗，相當于微分，這樣信號上升速度加快，用于提高響應速度；電容一端接電阻，一端接地，則相反，濾去高頻，相當于積分，用于濾波。 最典型的應用就是放大電路中的高低音頻控制。
對于電力電路： 不管RC串聯還是并聯，電容的作用都是一樣的，電容的作用就是防止電壓突變，吸收尖峰狀態的過電壓，串聯的電阻起阻尼作用，電阻消耗過電壓的能量，從而抑制電路的振蕩。并聯的電阻吸收電容的電能，防止電容的放電電流過大，避免對與之并聯的器件（如晶閘管）造成損壞。 最典型的應用就是防止操作過電壓。
