通過調節PWM一個周期內的占空比來控制LED的亮度，通過改變一個周期中的高低電平所占比例，進而控制LED燈亮（強度）。
LED控制
在CT107D板子上，以LED1為例，當P00口為低電平時，LED1亮。當P00口為高電平的時，LED1滅。所以通過PWM控制在一個周期內高低電平的比例，進而控制LED1的發光強度。

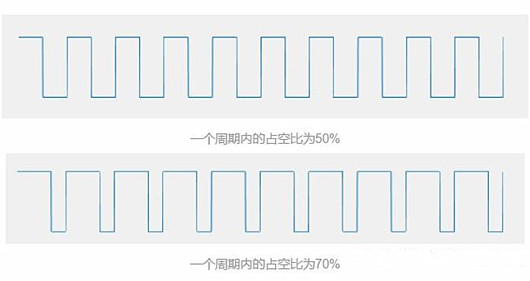

另外，在一個周期中，低電平所占比例越大，發光強度越亮。下圖所示亮度變化圖：

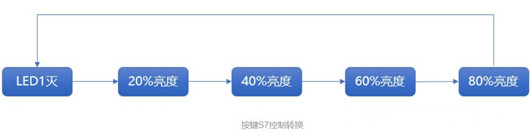

初始板子上電時，LED1滅，按一次S7調節一次亮度，如上圖來回循環。
選擇PWM的頻率為100hz，即0.01s=10ms=10000us=100us x 100，則定時器可以每次定時100us，總計計數100次為一個PWM周期，
故20%的亮度可以選擇：
pwm_zhankongbi=20;
40%的亮度可選擇：
pwm_zhankongbi=40;

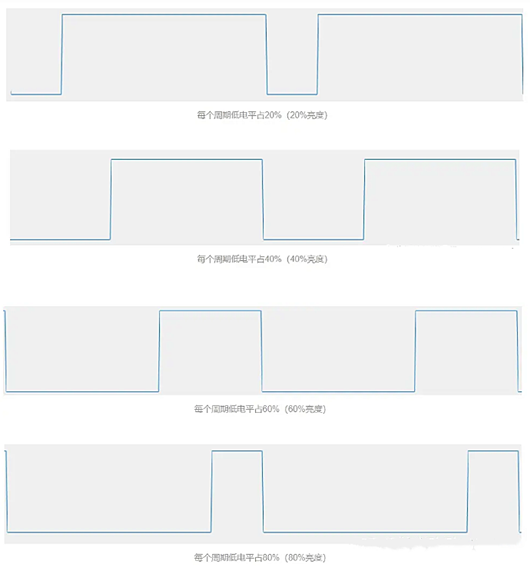

下面給出低電平所占比例與亮度匹配圖：
總之在一個周期內，低電平所占比例越大，即亮度越強。
