一、從外觀上進行初步檢查
首先看管子有無裂紋，其次看絕緣層是否完整，優質的MOS管應該具有光滑平整的表面，無裂紋、崩坑、劃痕等缺陷；同時，應該注意檢查MOS管的引腳是否松動或脫落，引線的焊接點有無脫焊虛焊等缺陷，以及外殼是否完好無損。
二、電氣性能測試
1. 電阻測量
通過測量MOS管的電阻值可以初步判斷其好壞，一般來說，優質MOS管的源極和漏極之間的電阻值應該接近無窮大，而柵極電阻則比較合適，不宜過小或過大。如果發現電阻值異常，可能是MOS管存在短路或斷路等故障。
2. 電壓測量
通過測量MOS管的電壓可以判斷其工作狀態。在正常情況下，MOS管的柵極電壓應該接近于零，源極和漏極之間的電壓則應該接近于電源電壓。如果發現電壓異常，可能是MOS管存在損壞或故障。
3. 電流測量
通過測量MOS管的電流可以判斷其負載能力。在正常情況下，MOS管的漏極電流應該隨著源極電壓的升高而逐漸增大。如果發現電流異常，可能是MOS管存在短路或故障。
為了保護電路板上的其他組件，在將mos管連接到電路之前對其測試至關重要。mos管主要有三個引腳：漏極、源極和柵極。
當使用有故障的mos管時，會發生漏極到柵極的短路，對電路有害。
這種短路的結果可能是漏極電壓反饋，它也會影響柵極端子。到達該端后，電壓通過柵極電阻進一步傳遞到驅動電路，這種傳輸可能導致對驅動電路的進一步損壞。

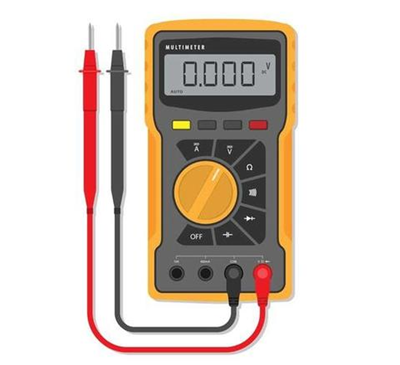

使用萬用表測mos管好壞
1.用萬用表測量mos管兩端之間的電壓，如果阻值在1v以下說明是短路現象，如果是正常的則表示是開路。
2.測出兩腳之間的電阻，一般阻值為幾歐姆就代表什么故障了
3.將萬用表的r×l擋調到最大檔再量一遍（因?yàn)橛行┰淖柚岛苄。?/div>
4.將兩個腳的電壓相加后除以2，就是該腳的正常電壓了。
5.把萬用表打到交流檔上分別測一下兩個引腳的正負極是否相同。
mos管具有內部體二極管。因此，在NMOS中，體二極管通常是從源極到漏極。在這種情況下，陽極位于源極，而陰極位于漏極。
通過二極管測試來測試mos管好壞的一些關鍵步驟：
1、確保萬用表處于二極管模式
2、對于NMOS測試，將萬用表的紅色探頭連接mos管源極，將黑色探頭連接到漏極。在這方面，體內二極管處于正向偏置模式。在此模式下，萬用表應該顯示0.4V至0.9V之間的讀數。如果萬用表顯示讀數為零或無讀數，則該mos管有故障。
3、當顛倒探頭連接時，讀數應該是“開路”或沒有讀數，表明mos管良好。因?yàn)槎O管現在處于反向偏置狀態，如果萬用表指示任何讀數不為零，則設備有故障。

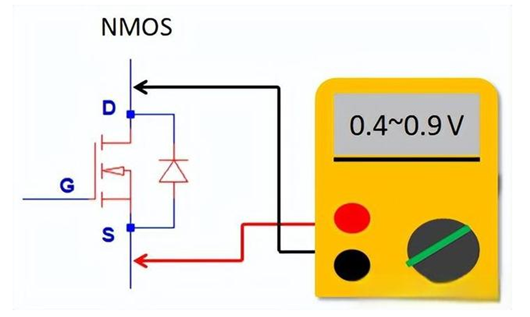

對于Nmos管

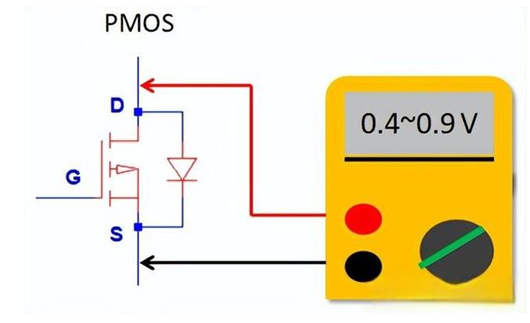

對于Pmos管
注意事項：
（1）當溫度變化較大時應采用雙金屬片作為散熱片
（2）當環境濕度較高時應采用密封膠條
（3）不要用手直接觸摸
（4）避免受到?jīng)_擊、震動及強磁場的影響
（6）不要在超過額定功率下長期運行
（7）不要超負載工作
（8）不要讓水汽進入
（9）不要隨意改變線路中的元器件
（10）不要讓灰塵侵入 mosfet器件
