在改進型差動放大器中，用恒流源取代射極電阻RE，既為差動放大電路設置了合適的靜態工作電流，又大大增強了共模負反饋作用，使電路具有了更強的抑制共模信號的能力，且不需要很高的電源電壓，所以，恒流源和差動放大電路簡直是一對絕配！
恒流源既可以為放大電路提供合適的靜態電流，也可以作為有源負載取代高阻值的電阻，從而增大放大電路的電壓放大倍數。這種用法在集成運放電路中有非常廣泛的應用。本節將介紹常見的恒流源電路以及作為有源負載的應用，為后續內容的學習進行知識儲備。
鏡像恒流源電路
如圖1所示為鏡像恒流源電路，它由兩只特性完全相同的管子VT0和VT1構成，由于VT0管的c、b極連接，因此UCE0=UBE0，即VT0處于放大狀態，集電極電流IC0=β0*IB0。另外，管子VT0和VT1的b-e分別連接，所以它們的基極電流IB0=IB1=IB。設電流放大系數β0=β1=β，則兩管集電極電流IC0=IC1=IC=β*IB。可見，由于電路的這種特殊接法，使兩管集電極IC1和IC0呈鏡像關系，故稱此電路為鏡像恒流源（IR為基準電流，IC1為輸出電流）。
圖1鏡像恒流源電路
鏡像恒流源電路簡單，應用廣泛。但是在電源電壓一定時，若要求IC1較大，則IR勢必增大，電阻R的功耗就增大，這是集成電路中應當避免的；若要求IC1較小，則IR勢必也小，電阻R的數值就很大，這在集成電路中很難做到，為此，人們就想到用其他方法解決，這樣就衍生出其他電流源電路。
比例恒流源電路

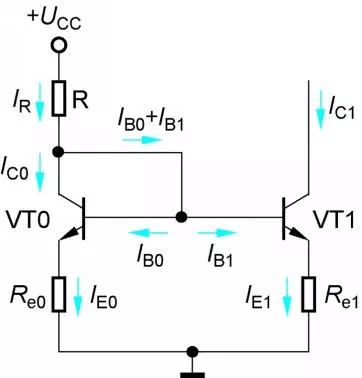

如圖2所示為比例恒流源電路，它由兩只特性完全相同的管子VT0和VT1構成，兩管的發射極分別串入電阻Re0和Re1。比例恒流電路源改變了IC1≈IR的關系，使IC1與IR呈比例關系，從而克服了鏡像恒流源電路的缺點。
與典型的靜態工作點穩定電路一樣，Re0和Re1是電流負反饋電阻，因此與鏡像恒流源電路相比，比例恒流源的輸出電流IC1具有更高的穩定性。
當Re0＝Re1時，IC1仍然等于IR，但此電路的IR由式（2-4）約定，比式（2-2）的IR小，一般用于前置放大器的輸入級。
圖2比例恒流源電路
微變恒流源電路
由式（2-3）可知，若Re0很小甚至于為零，則Re1只采用較小的電阻就能獲得較小的輸出電流，這種電路稱為微變恒流源，如圖3所示。集成運放輸入級靜態電流很小，往往只有幾十微安，甚至更小，因此微變電流源主要應用于集成運放輸入級的有源負載。
圖3微變恒流源電路
多路恒流源電路
集成運放是一個多級放大電路，因而需要多路恒流源電路分別給各級提供合適的靜態電流。可以利用一個基準電流去獲得多個不同的輸出電流，以適應各級的需要。
圖4所示電路是在比例恒流源基礎上得到的多路恒流源電路，IR為基準電流，IC1、IC2和IC3為三路輸出電流。由于各管的b-e間電壓UBE數值大致相等，因此可得近似關系
IE0Re0≈IE1Re1≈IE2Re2≈IE3Re3（2-6）
當IE0確定后，各級只要選擇合適的電阻，就可以得到所需的電流。
圖4多路恒流源電路
