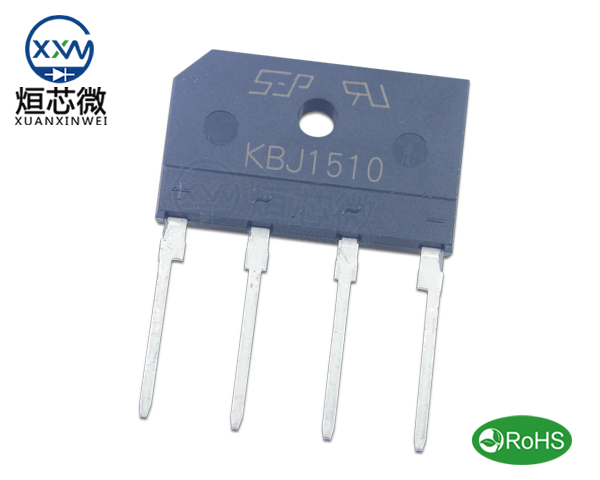

橋式整流電路是一種高效的交流電（AC）到直流電（DC）轉換電路，廣泛應用于各種電源設計中。在設計橋式整流電路時，選擇合適的整流二極管至關重要。本文將詳細分析整流二極管選擇的原則，并提供實用的建議。
一、整流二極管選擇原則
1. 電流容量（I）
電流容量是二極管能夠安全處理的最大電流。如果電流超過這個值，二極管可能會過熱，導致性能下降甚至損壞。在選擇二極管時，需要考慮電路中的最大電流，并留有一定的余量。例如，如果電路中的最大電流為2A，建議選擇額定電流為3A或更高的二極管，以確保安全運行。
2. 反向電壓（V）
反向電壓是二極管在反向偏置時能夠承受的最大電壓。在橋式整流電路中，二極管需要承受輸入交流電壓的峰值。因此，二極管的反向電壓應該至少是輸入電壓峰值的兩倍。例如，如果輸入電壓為120V AC，其峰值電壓約為170V（120V × √2），則二極管的反向電壓應至少為340V。
3. 最大正向電壓降（Vf）
正向電壓降是二極管在導通時的電壓損失。這個值越小，電路的效率越高。在選擇二極管時，應選擇具有較低正向電壓降的型號。例如，肖特基二極管通常具有較低的正向電壓降（約0.3V），適合高效率應用。
4. 最大反向恢復時間
反向恢復時間是二極管從正向?qū)顟B(tài)切換到反向阻斷狀態所需的時間。這個時間越短，二極管的開關速度越快。對于高頻應用，選擇具有快速反向恢復時間的二極管非常重要。例如，在開關電源中，反向恢復時間應盡可能短，以減少開關損耗。
5. 結電容（Cj）
結電容是二極管內部的電容，它會影響二極管的開關速度。結電容越大，開關速度越慢。對于高頻應用，選擇具有較低結電容的二極管非常重要。例如，高頻應用中通常選擇快速恢復二極管或肖特基二極管，這些二極管的結電容較小。
6. 最大功耗（P）
功耗是二極管在工作時產生的熱量。如果功耗過高，二極管可能會過熱。功耗可以通過以下公式計算：
P=I×Vf?
在選擇二極管時，需要確保它能夠承受預期的功耗。例如，如果電流為2A，正向電壓降為0.7V，則功耗為1.4W。選擇能夠承受該功耗的二極管，并考慮散熱措施。
7. 工作頻率
如果電路工作在高頻，需要選擇具有快速開關特性的二極管。這些二極管通常具有較低的反向恢復時間和結電容。例如，在開關電源中，工作頻率可能高達100kHz，此時應選擇快速恢復二極管。
8. 環境溫度（T）
二極管的性能會受到溫度的影響。在高溫環境下工作時，需要選擇能夠承受高溫的二極管。例如，如果電路工作在高溫環境中，應選擇具有較高工作溫度范圍的二極管，并考慮散熱措施。
9. 封裝類型
封裝類型會影響二極管的散熱性能和物理尺寸。根據電路板設計和空間限制選擇合適的封裝。例如，TO-220封裝適合高功率應用，而SOT-23封裝適合緊湊型設計。
10. 成本
在滿足所有技術要求的前提下，成本也是一個重要的考慮因素。選擇性?xún)r(jià)比高的二極管可以降低整體成本。例如，肖特基二極管雖然價格較高，但其低正向電壓降和快速恢復特性可以提高電路效率，從長遠來看可能更具成本效益。
二、總結
選擇合適的整流二極管是確保橋式整流電路高效、穩定運行的關鍵。在選擇二極管時，需要綜合考慮電流容量、反向電壓、正向電壓降、反向恢復時間、結電容、功耗、工作頻率、環境溫度、封裝類型、成本和可靠性等因素。通過合理選擇和優化設計，可以顯著提高電路的性能和可靠性。
未來，隨著半導體技術的不斷進步，新型二極管材料（如碳化硅和氮化鎵）將為高頻、高功率應用提供更高效的解決方案。同時，智能散熱技術和模塊化設計將進一步提升整流電路的性能和可靠性。
