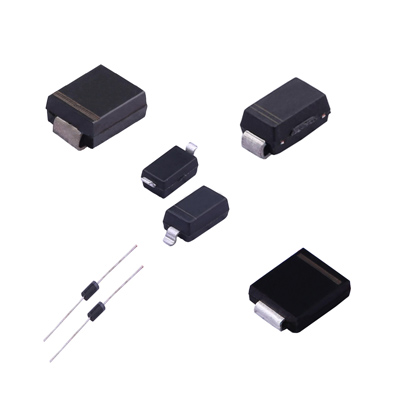

二極管，作為電子領域的基礎元件，憑借其獨特的單向導電性，成為整流、電路保護和信號處理等應用中的關鍵角色。其核心奧秘在于PN結的精妙結構，下面我們就來深入探究二極管的工作原理與應用。
一、二極管的構造與PN結的奧秘
二極管由P型和N型半導體構成，二者接觸形成PN結，這是二極管單向導電性的根源。
P型半導體：在硅或鍺中摻入三價元素（如硼），產生大量空穴，成為正電荷載流子。
N型半導體：摻入五價元素（如磷或砷），提供豐富自由電子，成為負電荷載流子。
當P型與N型半導體相遇，載流子相互擴散，在PN結附近形成高電阻的耗盡區。同時，PN結內建電場應運而生，它阻礙載流子進一步擴散，維持電荷平衡。正是這個內建電場，讓二極管在無外電壓或反向電壓時“守口如瓶”，不輕易導通。
二、正向偏置：導通的奧秘
當二極管處于正向偏置（P區接正，N區接負）時，外電場與PN結內建電場“針鋒相對”，削弱了內建電場的阻力。
P區空穴在外部電場驅使下，向PN結進發。
N區電子同樣在外壓下，向PN結靠攏。
載流子的注入讓耗盡區逐漸縮小，PN結內建電場的阻礙減弱，電子與空穴得以跨越PN結，電流開始流動。
但二極管并非“來者不拒”，它需要克服PN結的內建電勢——閾值電壓：
硅二極管：約0.7V。
鍺二極管：約0.3V。
一旦正向電壓超過這個門檻，電流便會“洶涌而至”，二極管進入低阻抗的導通狀態，電流順暢地從P型流向N型。
三、反向偏置：阻斷的智慧
反向偏置時（P區接負，N區接正），外電場與PN結內建電場“并肩作戰”，耗盡區進一步拓寬，載流子流動被嚴嚴實實堵住。
P區空穴被負極“吸引”，遠離PN結。
N區電子被正極“召喚”，同樣遠離PN結。
耗盡區的擴展讓PN結電勢屏障更加強大，電流被阻斷，二極管進入高阻態。
理想狀態下，反向偏置時電流幾乎為零，但現實中有微小的反向飽和電流，這是熱激發電子“冒險”跨越PN結所致。不過在大多數電路中，這點電流微不足道，可以忽略。
當反向電壓過高，二極管可能“失控”，發生擊穿。常見的擊穿類型有：
齊納擊穿：特定電壓下，強電場讓價電子“躍遷”到導帶，引發雪崩效應，二極管反向導通。
雪崩擊穿：反向電壓繼續升高，高速電子“撞擊”晶格原子，釋放更多電子，形成強烈電流沖擊。
四、單向導電性的舞臺：實際應用
二極管的單向導電性在電子電路中大放異彩：
整流電路：將交流電（AC）變為直流電（DC），是電源適配器、充電器等設備的“幕后英雄”。
電路保護：防止電流“倒流”，保護敏感元件，如防反接保護電路中的守護者。
信號調制：在信號檢測、混頻和限幅中大顯身手，如無線電通信中的射頻二極管。
穩壓電路：齊納二極管穩定電壓，為電子設備提供可靠的直流電源。
結語
二極管的單向導電性，源于PN結的結構與內建電場的精妙平衡。正向偏置時，外電壓讓載流子跨越PN結，電流暢行無阻；反向偏置時，電場屏障讓電流“止步”。這種特性使二極管成為電子電路中的核心元件，廣泛應用于整流、保護和信號處理等領域，是現代電子技術不可或缺的基石。
