脈寬調制（PWM）概念及 555 定時器應用詳解
一、脈寬調制的概念
脈寬調制（PWM）是一種通過調節方波占空比來控制功率輸出的技術。具體而言，電路會產生特定頻率的方波信號，通過調整高電平在每個周期內所占的時間比例（即占空比），可以實現對電機轉速、LED 亮度等負載功率的精準控制。在一個周期內，高電平持續時間與總周期時間的比值即為占空比。高電平持續時間越長，占空比越高，輸出功率也隨之增大。因此，只需調節每個周期內高電平的持續時間，就能方便地改變輸出功率，進而實現對各種負載的精確控制。
二、555 定時器 PWM 電路及原理
基于 555 定時器的 PWM 電路因其成本低、外圍元件少且可靠性高而被廣泛應用，特別是在電機調速和 LED 調光等領域。

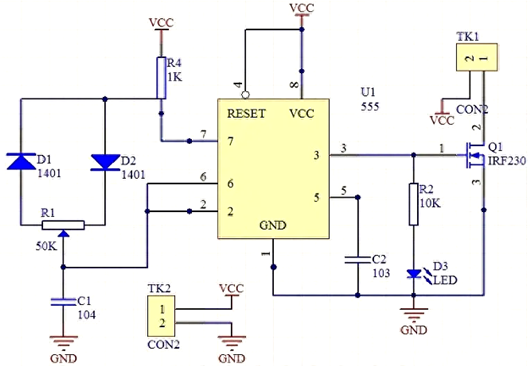

（一）555 PWM 調光電路
該電路能夠有效調節電機轉速和 LED 亮度，無需復雜調試，具有很高的實用性。測試表明，其性能完全滿足實際應用需求。

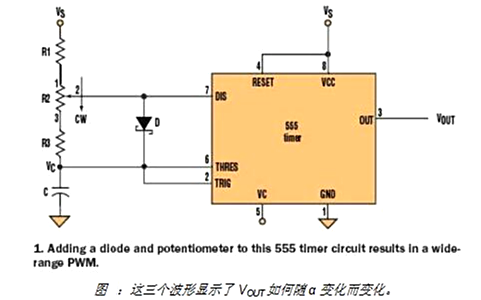

（二）寬范圍 PWM 產生電路

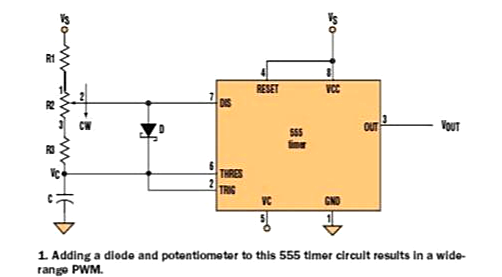

為了實現寬范圍的輸入電壓適應性（即寬穩壓范圍），可以在 555 定時器的基礎上，通過添加一個二極管和一個電位器，將其改造成一個寬范圍 PWM 電路。
以下是該寬范圍 PWM 電路的一些關鍵設計特點和參數：
（三）電路組成與參數設置
僅需在異步模式運行的 555 定時器電路中增加一個二極管和一個電位器，即可生成占空比可調范圍在 1% 到 99% 的脈寬調制信號。該電路能夠實現對高功率開關器件（如電動機）的有效控制。
（四）電路應用
電動機速度控制 ：此電路的輸出可用于驅動 MOSFET，進而控制流經電動機的電流，實現電動機速度的平滑調節，調速范圍可達約 90%。
燈光強度控制 ：在燈光控制系統中應用該 PWM 信號，可以有效調節燈光強度，實現燈光的無級調光。
開關電源 ：在開關電源中，PWM 調節允許輸出電壓在一定范圍內可變。通過 555 定時器的 VC 引腳（5 腳）引入反饋信號，可以實現對輸出電壓的精確控制。當輸出電壓超過預設閾值時，PWM 信號周期提前結束，從而維持輸出電壓穩定。此外，微處理器可以通過數字電位器直接調節 PWM 信號，進而控制電動機速度、燈光強度或電源輸出電壓。

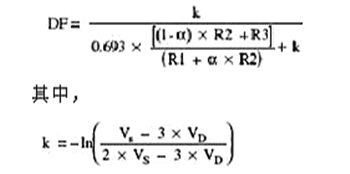

（五）周期因子（DF）相關計算
周期因子（DF）與電阻比值 a 相關，其中 a 是終端 2 和終端 1 之間電阻與終端 3 和終端 1 之間電阻的比值。在選擇 R3 = R1 和 R2 = 100×R1 的情況下，DF 的可調范圍為 1% 至 99%。在此應用中，可使用數字電位器替代 R2，但需注意數字電位器的峰值電流限制。例如，對于一個 100kΩ 的數字電位器，R1 和 R3 可選為 1kΩ，此時峰值電流約為 5mA。
（六）二極管應用和波形關系
標準二極管可以在遞減線性條件下用作 D。對于理想二極管，k = 0.693，
DF 和 α 之間呈線性關系。下圖展示了當 α 變化時，VOUT 的波形變化情況。
