MOS管的特性與柵極電阻的定義
MOS管憑借高輸入阻抗、低噪聲、低功耗等卓越特性，在模擬和數字電路中得到了廣泛應用。其中，柵極電阻作為MOS管的一個關鍵參數，對MOS管的性能和特性有著顯著影響。柵極電阻指的是在MOS管工作過程中，由于柵極與襯底之間存在一定電阻而產生的效應，具體表現為在給定偏置條件下，柵極電壓變化所引起的柵極電流變化率。
##mos管Q電路中的柵極電阻作用

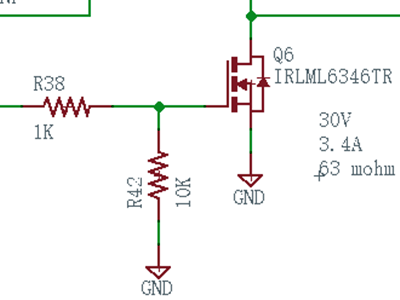

在mos管Q電路中，柵極處連接了兩個電阻R38和R42，它們各自發揮著不同的作用。
R38電阻的作用
緩沖與保護：R38電阻能夠減緩MOS管的Rds從無窮大降至Rds（on）（通常為0.1歐姆或更低）的過程。在高壓條件下，若不設置R38電阻，MOS管的開關速率會過快，極有可能導致周圍元器件被擊穿。然而，若R38電阻過大，則會使MOS管的開關速率變慢，Rds從無窮大到Rds（on）需要經歷一段時間，在高壓環境下，Rds會消耗大量功率，進而造成MOS管異常發熱。
R42電阻的作用
靜電泄放與保護：R42電阻作為泄放電阻，能夠泄放掉G-S之間的少量靜電，從而防止MOS管因靜電產生誤動作，甚至避免擊穿MOS管。由于微小的靜電就可能使MOS管G-S極間的等效電容產生高電壓，因此R42在保護MOS管方面起到了至關重要的作用。
提供偏置電壓：R42電阻還能為MOS管提供偏置電壓，確保MOS管在合適的電壓條件下工作，對于維持電路的穩定運行具有重要意義。
MOS管柵極電阻的主要作用
限制驅動電流
通過合理設置柵極電阻的阻值，可以有效防止瞬間驅動電流過大，從而保護驅動芯片免受損壞。在MOS管開啟時，相當于對電容進行充電，此時瞬間電流非常大。串聯接入的柵極電阻能夠限制這個瞬間電流，避免驅動芯片因電流過大而出現故障。
消除振蕩信號
驅動信號通常包含豐富的頻率分量，而MOS管電路中不可避免地存在寄生電容和電感，這些因素容易引發振蕩信號。柵極電阻可以提供適當?shù)淖枘幔照袷幮盘枺M(jìn)而穩定電路性能。
保護周圍元器件
在高壓情況下，若不設置柵極電阻或電阻值選擇不當，可能會導致周圍元器件被擊穿。合適的柵極電阻能夠有效保護周圍元器件，避免其受到高壓的損害。
調節導通和關斷速度
雖然減小柵極電阻可以加快MOS管的開關速度，但過小的電阻值會使MOS管導通速度過快，在高壓情況下可能導致更多的功率消耗和發熱問題。因此，合理設置柵極電阻的阻值，可以在一定程度上調節MOS管的導通和關斷速度，平衡開關速度與功率損耗之間的關系。
防止瞬間大電流
在MOS管開啟時，由于其相當于對電容充電，瞬間電流較大。柵極電阻的存在可以對該瞬間電流進行限制，防止驅動芯片因電流過大而損壞，提高了電路的可靠性和穩定性。
