12V 升 220V 的升壓器電路憑借其獨特的電壓轉換功能，擁有著不可忽視的應用價值。以下是對其關鍵設計要點的闡述：
一、基于三極管 2N3055 的升壓電路

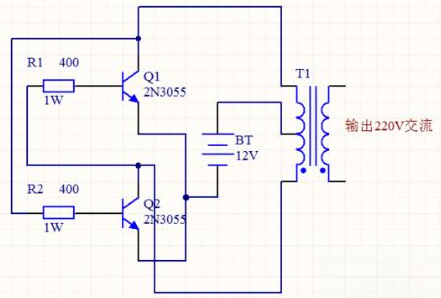

該升壓電路運用功率較大的三極管 2N3055，其電阻配置簡潔，僅使用兩個電阻。為提升電路輸出功率，建議選用功率較高的電阻。如示例電路中采用 1W 的 400 歐姆電阻，倘若缺少此類電阻，鑒于當下 1/4W 電阻更為常見，可巧妙并聯四個總阻值約 400Ω 的 1/4W 電阻予以替代，以滿足電路對電阻功率的要求。
二、基于 MOS 場效應管與電源變壓器的逆變器電路

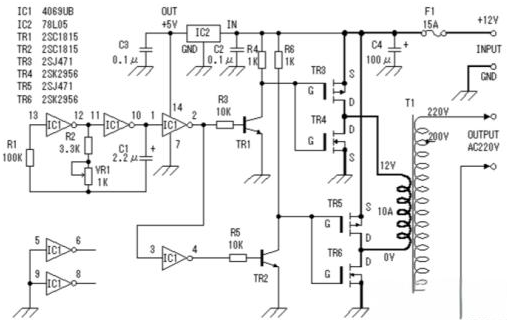

電路圖巧妙地將 MOS 場效應管與普通電源變壓器相結合，構建出逆變器架構。輸出功率大小緊密關聯 MOS 場效應管及電源變壓器的功率參數。通過精心挑選功率適配的 MOS 場效應管與電源變壓器，并依據電路設計要求進行合理組裝，便可達成預期的升壓效果。
三、12V 直流升壓至 220V 交流電路
該電路致力于實現將 12V 直流電壓升壓至 220V 交流電壓。核心環節是選用合適的變壓器，例如 100W 機床控制變壓器。具體操作流程如下：
變壓器改造 ：拆解變壓器鐵芯，拆除原次級線圈，并精準記錄次級線圈匝數，為后續計算每伏所需線圈匝數提供關鍵依據。

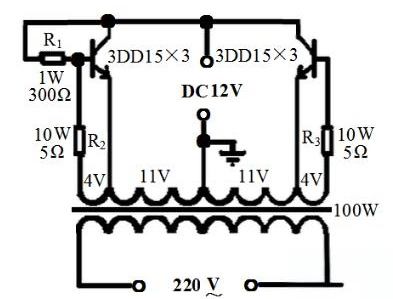

新線圈繞制 ：運用漆包線先繞制一個 22V 的主線圈，且在中間位置巧設抽頭。隨后，采用更細漆包線繞制兩個 4V 的反饋線圈，注意線圈間需用牛皮紙做好絕緣處理。完成繞制后，將鐵芯復位，并正確連接兩個 4V 次級線圈與主線圈。
電阻配置 ：與 4V 線圈串聯的兩個電阻 R2、R3 可借助電阻絲制作，阻值依輸出功率而定，常規為幾歐姆。此外，為穩定電流，可接入 1W300Ω 的偏流電阻，雖非強制，但從確保管子參數一致及電路穩定振蕩角度出發，接入為宜。
三極管選配與調試 ：每邊采用三只 3DD15 并聯，共六只管子。電路連接完畢后，先全面檢查無誤，再通電調試。先接通蓄電池與負載（如 100W 白熾燈），合上開關，燈泡應正常發光。若未正常發光，適當減小基極電阻直至燈泡亮度正常。隨后以彩電為負載進行測試，彩電無法正常啟動時，同樣調整基極電阻。完成上述調試后，電路即能穩定運行。
