一、概述

LED 應急燈是一種關鍵的照明設備，它能在正常電力供應中斷時，迅速切換到備用電源，持續提供照明。這種應急燈通常由電源、備用電源（如蓄電池或超級電容器）、智能控制電路和傳感器組成。

二、電路組成與功能

（一）基本組成

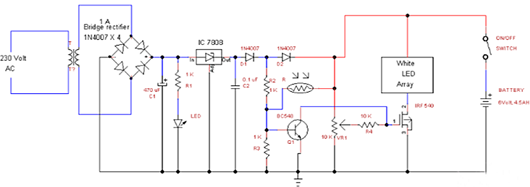

由降壓變壓器（9-0-9V）構成的電路對交流電壓進行降壓處理，隨后通過 1 安培橋式整流器（或橋式整流模塊）進行整流。與電阻 R1 連接的 LED 可顯示輸出直流電壓狀態。利用正調節器 IC 7808 調節直流電壓后，將該電壓輸入光傳感電路。光傳感電路采用普通 5mm LDR（光敏電阻）檢測光線：LDR 在明亮環境下電阻低，在黑暗環境下電阻高，其感應電平可通過 10KΩ 可變電阻 VR1 調節。

（二）智能控制電路

LED 應急燈照明電路配備智能控制電路和傳感器，能在主電源故障時檢測信號并切換至備用電源，點亮燈泡或 LED，提供應急照明。主電源恢復后，自動切回主電源并待機充電。

（三）自動應急燈電路組成

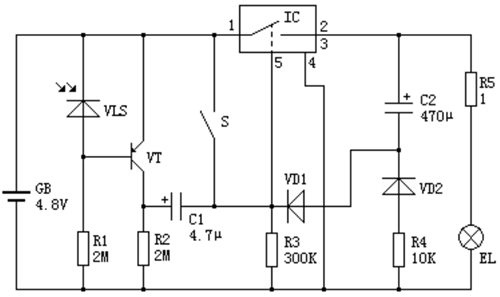

自動應急燈電路由光控?zé)綦娐贰㈦娮娱_關電路和延時照明電路組成。白天或光線充足時，光敏二極管 VLS 導通，VT 截止，IC 內部電子開關因⑤腳電壓為 0V 而關閉，EL 不亮，整機耗電低。夜晚光線變暗時，VLS 阻值增大，VT 導通，R2 電壓上升，但因 C1 隔直流，IC⑤腳電壓仍低于 1.6V，EL 不亮。若光線突然變暗（如關燈或停電），VLS 呈高阻，VT 迅速飽和導通，R2 產生大電壓降。C1 電壓不能突變，使 IC⑤腳電壓超過 1.6V，IC 內部電子開關接通，EL 點亮。同時，+4.8V 電壓經 R3、VD1 和 IC 對 C2 充電，確保 VT 截止時 IC⑤腳電壓仍高于 1.6V，維持 EL 點亮。隨著 C2 充電，IC⑤腳電壓降低，低于 1.6V 時，IC 內部電子開關關閉，EL 熄滅，C2 通過 R5、EL、R4 和 VD2 放電，為下次工作準備。若接通 S，應急燈可用于停電時的連續照明。

三、工作原理與應用優勢

（一）工作原理

在應急燈電路中，白天 LDR 允許電流流向 Q1 晶體管基極，使 Q1 導通并接地 MOSFET 柵極，LED 陣列與電源斷開。黑暗時，LDR 阻斷電流，Q1 基極電壓低，保持關閉，MOSFET 柵極無電壓，漏源極導通，LED 陣列發光。斷電時，電池（6V，4.5Ah）接入偏壓，為電路供電。

（二）應用優勢

與傳統熒光燈管應急燈相比，LED 應急燈具有顯著優勢。傳統熒光燈管應急燈最多提供 2 至 3 小時照明，而 LED 應急燈的發光時間可達約 7 小時，大大延長了應急照明時間，提高了在緊急情況下的可靠性。
