在電子技術領域，晶體三極管作為一種關鍵的半導體器件，被廣泛應用于信號放大和電子開關等場景。本文將深入探討三極管的工作原理，以及在實際電路設計中下拉電阻的重要作用，旨在幫助工程師和技術人員更好地理解和應用這一基礎元件。

一、三極管基本工作原理

晶體三極管，亦稱雙極型晶體管，是一種能夠控制電流的半導體器件。它的主要功能是將微弱信號放大為幅度較大的電信號，同時也可用作無觸點開關。

當三極管工作在飽和區時，其集電極與發射極之間的電阻Rce趨近于0，電壓Vce約為0.3V。在這種狀態下，我們可以認為三極管幾乎直接接地。為了使三極管進入飽和導通狀態，基極電流Ib需要達到一定值。例如，若Ib=1mA時，集電極電流Ic可達100mA，此時三極管的電流放大倍數β為100，表明三極管已完全導通。
NPN三極管

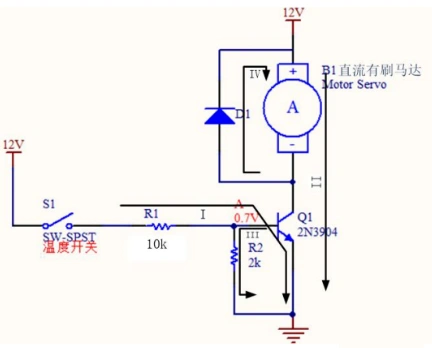

二、溫度開關控制馬達電路實例

在實際應用中，三極管常被用作開關管。以溫度開關控制馬達電路為例，

溫度開關在此相當于一個按鍵開關。當溫度開關導通時，三極管的基極獲得足夠的電流，使其飽和導通，集電極與發射極之間的電壓Vce降至約0.3V。此時，馬達兩端的電壓接近12V，馬達得以正常運轉。

當溫度開關斷開時，

基極電流Ib消失，集電極電流Ic也隨之消失，三極管截止。然而，在溫度開關斷開的瞬間，三極管的基極和集電極電流并不會立即降至零，而是會逐漸減少。這段時間內，三極管處于放大區，容易受到外界干擾。因此，在電路設計中通常會加入一個下拉電阻，以提供放電回路并分散能量。

三、下拉電阻的作用

1、提供放電回路

在實際的三極管制造工藝中，不可避免地存在寄生電容，如BE、BC、CE之間的電容C1、C2、C3。這些寄生電容會導致三極管在狀態轉換時產生延時。當下拉電阻R2接入電路后，它為寄生電容提供了一個放電路徑，使得電容上的電荷能夠迅速釋放。電阻阻值越小，電容放電速度越快，從而有效縮短了三極管處于放大區的時間，降低了干擾的風險。

2、分散能量，防止器件損壞

當下拉電阻接入電路后，它為能量提供了一個分散通路。例如，在溫度開關斷開時，點A處于懸空狀態，電壓不確定且阻抗極高，容易受到靜電、雷擊等外界干擾，導致器件誤導通甚至永久損壞。當下拉電阻將點A連接到地時，大部分電流會通過電阻流入地，避免了電流全部流入三極管而造成過大的電流沖擊，從而保護了器件。

四、防止靜電擊穿與MOS管相關問題

下拉電阻的另一個重要作用是防止靜電擊穿。在靜電作用下，如果沒有放電回路，電荷容易積聚在三極管或MOS管的柵極，導致靜電擊穿。對于MOS管而言，在開關狀態工作時其，柵源電容Cgs需要不斷充放電。如果在斷開電源時，Cgs內部?jī)?chǔ)存的電荷沒有釋放回路，MOS管的柵極電場會保持很長時間，建立導電溝道的條件不會消失。在下次開機時，這種殘留電場可能導致MOS管立即產生不受控的巨大漏極電流Id，引起MOS管燒壞。而下拉電阻可以為這些電荷提供釋放路徑，避免此類問題的發生。
